[GUIDA]Odin Samsung: Dal firmware al flash

[9mm]

In questa guida, vi descriverò, in base alla mia esperienza coi dispositivi Samsung, le funzioni base che ci servono per ripristinare un firmware ufficiale Samsung, utilizzando uno dei tool storici, ovvero Odin.
La guida verrà divisa in quattro sezioni in cui illustrerò alcune caratteristiche del firmware e di come utilizzarlo al meglio, della modalità Odin, detta anche Download Mode, del tool stesso e per finire fornirò informazioni su dove reperire il materiale occorrente.
I più anzianotti conoscono già alcune di queste informazioni, ma c'è chi, si avvicina al mondo Android e soprattutto al mondo Samsung e sicuramente ne trarrà giovamento.

Nè io nè il Forum Androidiani.com ci riterremo responsabili in caso di procurato danno al vostro dispositivo. Seguite questa guida a vostro rischio.

Parte 1 - Il Firmware

Come ricavare le informazioni del firmware stock da installare su un dispositivo Samsung:

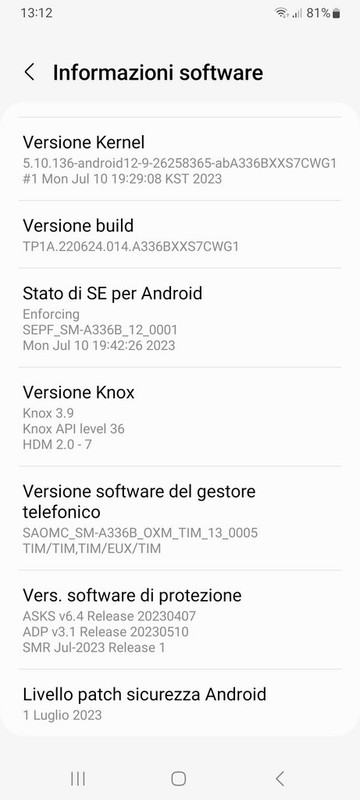

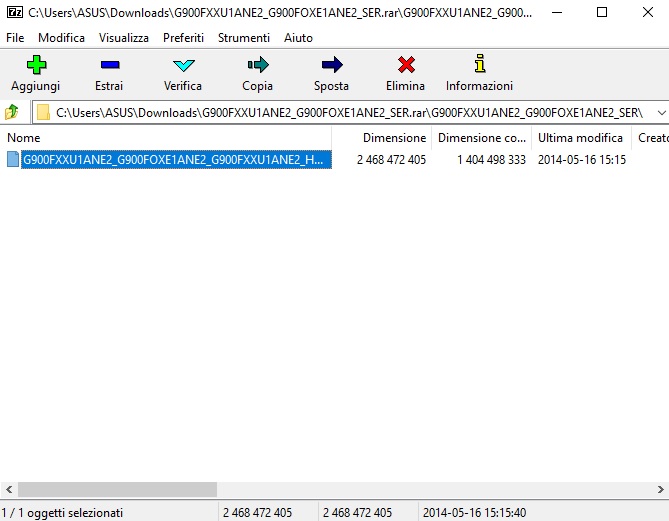

Per conoscere quale firmware è installato sul dispositivo, e quindi procedere alla sua ricerca e al suo download, ci sono diversi metodi: - Se il dispositivo è accessibile, basta andare in Impostazioni > Informazioni sul telefono > Informazioni Software e scorrere in basso alle voci Versione Software del Gestore Telefonico. Nei nuovi dispositivi troviamo 4 identificazioni separate da un simbolo di barra obliqua, detto anche slash (/). In questa opzione troverete CSC1/CSC2,CSC3/CSC4 se il vostro dispositivo è un Dual SIM, oppure CSC1/CSC2/CSC4 se il vostro dispositivo è Single SIM. Nel mio caso, un Dual SIM sono identificato come TIM/TIM,TIM/EUX/TIM. Spoiler: - La prima voce TIM indica la regione attiva per la quale arrivano gli aggiornamentiarrivano NB: è per questo codice che arrivano gli aggiornamenti. - La seconda e la terza voce /TIM,TIM/ indica il carrier della prima scheda SIM e il carrier della seconda scheda SIM - La quarta voce EUX indica regione/paese di fabbrica per cui è stato rilasciato il telefono. Questo valore è immutabile e determina il mercato di vendita. - Se il dispositivo è accessibile, si può utilizzare un'app che un tempo era progettata per i soli dispositivi Samsung, ritirata dal Play Store, ma scaricabile da market alternativi. Sto parlando di Phone INFO ★SAM★ che si può trovare su store tipo Apkmirror https://www.apkmirror.com/apk/vndngu...sung%E2%98%85/ Una piccola precisazione: in rete si dice che non sempre questa applicazione funziona sui nuovi modelli; anche se, sul mio A33 5G funziona benissimo. Esiste una nuova versione, disponibile sul Play Store, Phone INFO+ (SAM) sempre dello stesso sviluppatore ma a pagamento. Spoiler: Nella scheda Codice CSC troverete le infoemazioni sul firmware da cercare - se il dispositivo è inaccessibile, bootloop o bloccato sulla schermata iniziale, in questo caso la situazione diventa un pò più complicata, ma con l'aiuto di alcuni siti che offrono informazioni in base dal codice IMEI presente nella scocca posteriore o sulla scatola del dispositivo, potremmo sapere modello e CSC. Nel Forum è presente anche una guida che spiega questo prodedimento https://www.androidiani.com/forum/an...re-giusto.html Cosa contiene il pacchetto firmware stock di un dispositivo Samsung: Partiamo col dire che i file del firmware stock per i dispositivi Samsung, installabili con Odin, sono tutti in formato .tar. md5 I dispositivi più vecchiotti avevano tutti il firmware in un unico file, chiamato solitamente AP_xxxxx.xxxx.tar dove al posto delle "x" ci sono alcune informazioni sul nome e rilascio di esso Spoiler: mentre quelli attuali sono tutti multi file e comprendono AP, BL, CP, CSC e HOME_CSC. Spoiler: Ogni file va nella sua apposita sezione del tool Odin: AP rappresenta tutto l'ssemblaggio del firmware (kernel, recovery, ecc ecc) BL è il file che contiene il bootloader CP è la parte telefonica, quindi il modem CSC è la parte del carrier o regione del dispositivo e permette di formattare a tabula rasa tutti i dati utente dello smartphone, riportandolo allo stato "pronto all'uso" HOME_CSC a differenza del file CSC non intacca nessuno dei dati utente, inclusa la memoria interna, che rimarranno intatti. In Odin, solo 4 file sono saranno coinvolti nel processo del firmware, che ripeto sono AP, BL, CP e a scelta dell'utente e dell'uso che vorrà fare col tool tra CSC oppure HOME_CSC. C'è solo un caso in cui vengono utilizzati 5 file per l'installazione del firmware, ed è quello in cui utilizziamo anche il file .pit. Questo file si estrae da CSC con un normale programma di compressione (WinRAR o 7zip) e va inserito nell'apposita scheda del tool Odin Spoiler: Nel caso di dispositivi datati, che hanno un unico file all'interno del pacchetto firmware, questo va sempre inserito nella casella AP. I pacchetti AP, CP e CSC possono essere a loro volta disimballati nel caso avessimo bisogno di un file particolare, per esempio la Recovery (estraibile da AP); per questa operazione vi basterà utilizzare un tool di compressione WinRAR o 7zip (consigliato) ed effettuare l'operazione. Negi ultimi anni, Samsung ha cambiato il rapporto di compressione dei file presenti all'interno dei pacchetti che oggi hanno estensione .lz4, ma noentepaura, ci sono dei piccoli script che trasformano questi file dall'estensione .lz4 in .img e da qui tramite un programmino di compressione in .tar

Parte 2 - Download Mode

Entrare in Download Mode:

La modalità Download serve appunto per interfacciare il dispositivo col pc e utilizzare programmi come Odin, Smart Switch o Heimdall per il ripristino software del dispositivo o parti di esso. Nei vecchi modelli, per accedervi bastava spegnere il dispositivo e tenere premuti i tasti Volume Giù + Tasto centrale + Power; in quelli ancora più anzianotti, una volta spento il dispositivo, bisognava estrarre la batteria per qualche secondo, reinserirla e procedere con la manovra dei tre tasti. Negli ultimi anni, Samsung ha cambiato un pò le procedure; oggi per entrare in Download Mode, si parte sempre da un dispositivo spento, dopodichè premere insieme i tasti Volume Su + Volume Giù e collegare il dispositivo al pc. Nel caso in cui non riusciamo a spegnere definitivamente il dispositivo, in quanto bloccato in un riavvio ciclico oppure sulla scritta Samsung, bisognerà giocare di maestria: tutti i dispositivi Samsung, hanno un riavvio forzato, che si ottiene tenendo premuti i tasti Volume Giù + Power per circa 8 secondi, passati i quali, lo schermo di spegne e dopo poco più di un secondo riparte (si sente la classica vibrazione). In questo caso, la destrezza sarà riuscire a giocare con i tasti in maniera veloce in quel piccolo arco temporale che separa lo spegnimento dal riavvio

[9mm]

Parte 3 - Odin

Odin: Guida all'uso:

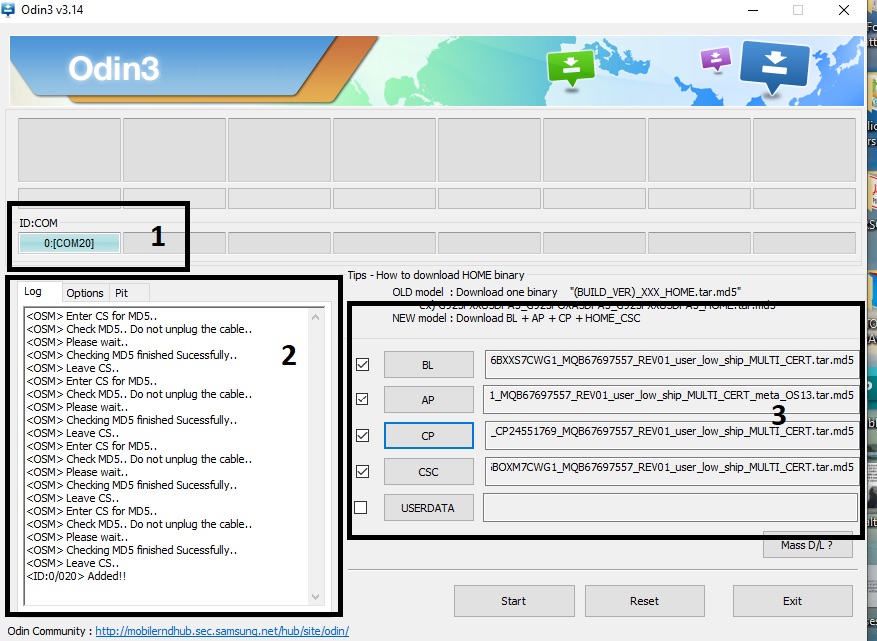

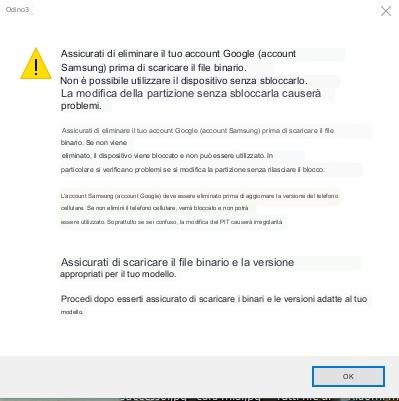

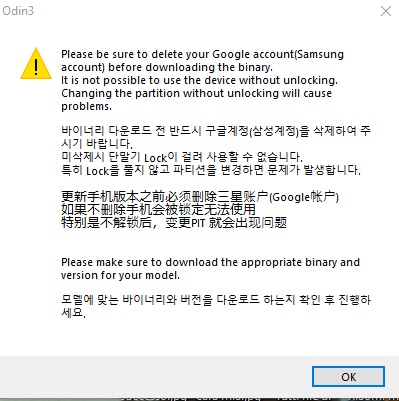

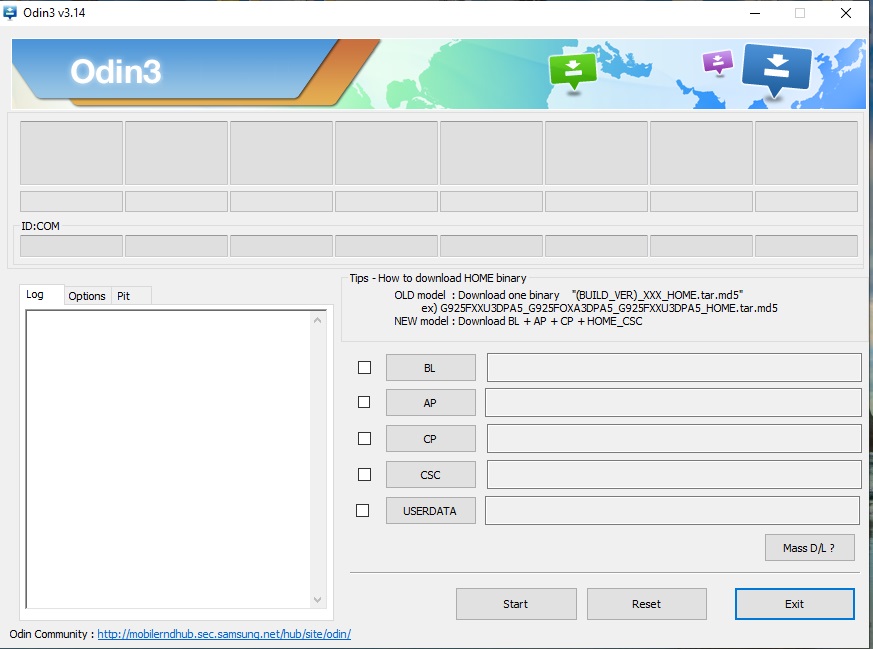

Ora che abbiamo visto cos'è e com'è composto il firmware Samsung, ora che sappiamo come mettere il dispositivo nella modalità Download, passiamo al protagonista della guida, procedendo con la parte più importante, ovvero l'uso di Odin. Odin è un tool ufficiale Samsung che ci aiuta ad installare/aggiornare il firmware o parte di esso ed è fatto solo per i dispositivi (tablet o smartphone) con piattaforma Android. Riconosce i seguenti formati di file: .tar, tar.md5, .pit, .bin, mentre file in formato .zip, .rar, .img, ecc. non li legge; inoltre, per ottenere dei risultati positivi, va utilizzato sempre il cavo originale o di ottima fattura per il collegamento al pc evitando di collegare il dispositivo a porte USB 3.0, ma solo USB 2.0 e se utilizzate un pc fisso, va collegato alle porte posteriori poichè saldate direttamente sulla scheda madre. Evitate qualsiasi tipo di Hub USB. a volta ottenuto il tool, eseguitelo come Amministratore; si presenterà un'interfaccia molto semplice ed intuitiva; nelle ultime edizioni, prima di procedere un "messaggio alert" vi invita alla massima cautela sull'utilizzo del programma fornendo delle dritte: "Assicurati di eliminare il tuo account Google (account Samsung) prima di scaricare il file binario. Non è possibile utilizzare il dispositivo senza sbloccarlo. La modifica della partizione senza sbloccarla causerà problemi. Assicurati di eliminare il tuo account Google (account Samsung) prima di scaricare il file binario. Se non viene eliminato, il dispositivo viene bloccato e non può essere utilizzato. In particolare si verificano problemi se si modifica la partizione senza rilasciare il blocco. L'account Samsung (account Google) deve essere eliminato prima di aggiornare la versione del telefono cellulare. Se non elimini il telefono cellulare, verrà bloccato e non potrà essere utilizzato. Soprattutto se sei confuso, la modifica del PIT causerà irregolarità. Assicurati di scaricare il file binario e la versione appropriati per il tuo modello. Procedi dopo esserti assicurato di scaricare i binari e le versioni adatte al tuo modello." Spoiler: Una volta premuto su OK, vi si aprirà la schermata del tool. Spoiler: Dall'immagine notate nella parte alta una serie di caselle e una scritta ID:COM, ovvero un "Indicatore di connessione" che ci indicherà quando e se il nostro dispositivo è stato riconosciuto dal tool. Sotto troviamo un box con tre schede: Log - Options - Pit. Nella scheda Log otterremo tutte le informazioni, passo passo, da quando carichiamo i vari file fino alla fine del processo di installazione, compresi eventuali errori che faranno fallire il processo stesso. In Options, potremo scegliere la possibilità di abilitare o disabilitare eventuali operazioni che il tool può eseguire, per esempio, disabilitando Auto Reboot, il tool al termine del processo non imporrà l'avvio automatico al dispositivo, consentendo così all'utente di porterlo fare manualemnte. Nella scheda Pit invece, potremo scegliere il file con estensione .pit, ricavato estraendolo dal file CSC (non HOME_CSC) e quindi flashandolo insieme al firmware. Il file PIT non va mai flashato da solo. Nella parte centrale del tool troviamo varie caselle contrassegnate da sigle; è inutile dirvi a cosa servono, anche perchè è facilmente intuibile, dato che le sigle non sono altro che le iniziali delle varie parti del firmware multi file, ovvero AP_xxxxx.tar.md5, BL_xxxxx.tar.md5, CP_xxxxx.tar.md5 e per finire a scelta tra CSC_xxxxx.tar.md5 e HOME_CSC_xxxxx.tar.md5 (la differenza è già stata descritta precedentemente). Spoiler: Una volta che tutto è pronto, non ci resterà che cliccare sul tasto Start e aspettare la fine del procedimento, che potremmo controllare da una barra di avanzamento che partirà sul display del dispositivo mobile, oltre che alle varie voci che si alterneranno nel box a sinistra del tool sotto la scheda Log, oltre alle voci che appariranno, man mano che i vari componenti e quindi le varie partizioni saranno intallate appariranno all'interno si una casella posta appena sopra quella dell'ID:COM. Il processo termina quando otterrete la scritta verde PASS o nella peggiore dei casi rossa FAIL (qui bisogna poi controllare nel box Log dove è avvenuto il fallimento del processo e quindi, in base all'errore, procedere con l'individuazione della soluzione). Un consiglio: quando il dispositivo termina il procedimento in modo positivo, non staccatelo mai finchè non si sia riavviato completamente e pronto per la configurazione (schermata iniziale con scelta della lingua ecc ecc). Naturalmente se ciò non avviene e vi ritrovate in una situazione di FAIL, potete staccarlo, controllare il Log e una volta individuato l'errore, cercare una soluzione ad esso. E' sempre consigliabile utilizzare sempre l'ultima versione del tool; per dispositivi meno recenti (2012 e precedenti) il mio consiglio è quello di usare Odin v1.86.

Parte 4 - Link utili

Fonti di download:

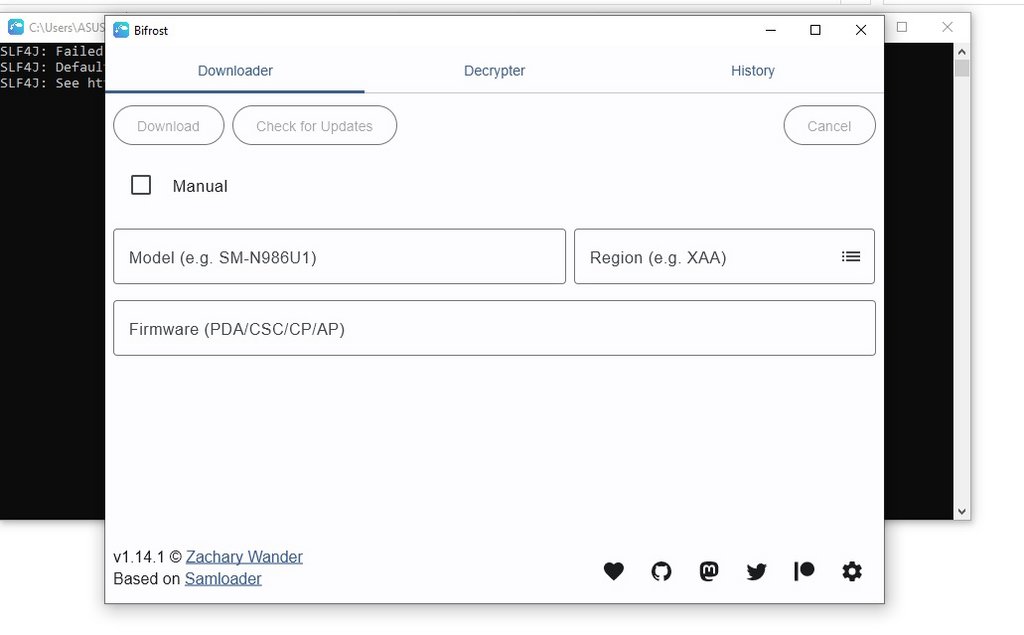

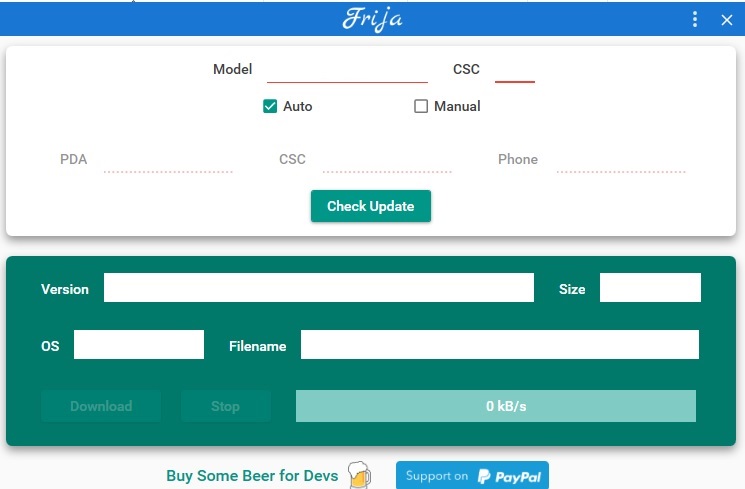

Download Firmware Frija tool (raccomandato e veloce) https://www.androidiani.com/forum/an...e-samsung.html Spoiler: Bifrost tool https://github.com/zacharee/SamloaderKotlin/releases Spoiler: Sammobile (richiede registrazione al sito) https://www.sammobile.com/firmwares/ Samfrew https://samfrew.com/ Updato https://updato.com/firmware-archive-select-model Tool & Drivers Odin ultima versione https://dl2018.sammobile.com/Odin.zip Odin vecchie versioni https://gsmmanager.com/post/samsung-odin3/old-version Smart Switch (installa sia drivers che il software) https://www.samsung.com/global/download/smartswitchwin/ Driver Samsung SAMSUNG_USB_Driver_for_Mobile_Phones.exe https://developer.samsung.com/mobile...sb-driver.html Script LZ4 https://github.com/lz4/lz4/releases

[ryouza]

Quanti bei ricordi, complimenti per la guida


Inviato dal mio 23049PCD8G utilizzando Tapatalk

[sanford]

Non so se il problema sia collegato direttamente a odin ma avrei bisogno di aiuto per cercare di risolvere una problematica che ho descritto nell'apposita discussione

https://www.androidiani.com/forum/sa...ml#post8232618

[9mm]

Non so se il problema sia collegato direttamente a odin ma avrei bisogno di aiuto per cercare di risolvere una problematica che ho descritto nell'apposita discussione

https://www.androidiani.com/forum/sa...ml#post8232618

Dal codice IMEI si può risalire al CSC del dispositivo e poi con Odin si installa l'ultimo firmware insieme al file PIT

[sanford]

Dal codice IMEI si può risalire al CSC del dispositivo e poi con Odin si installa l'ultimo firmware insieme al file PIT

E' questo il punto, sono abbastanza sicuro di aver flashato il firmware corretto, anche perché essendo nato ITV il telefono, non è che ci fosse molta scelta...non ho verificato il CSC ma mi riprometto di farlo non appena rientro in possesso del J5 e ci posso smanettare...però non darei per scontato che odin risolva il problema, se già l'altra volta avevo caricato (salvo verifica contraria) il firmware corretto.

[9mm]

E' questo il punto, sono abbastanza sicuro di aver flashato il firmware corretto, anche perché essendo nato ITV il telefono, non è che ci fosse molta scelta...non ho verificato il CSC ma mi riprometto di farlo non appena rientro in possesso del J5 e ci posso smanettare...però non darei per scontato che odin risolva il problema, se già l'altra volta avevo caricato (salvo verifica contraria) il firmware corretto.

Andrebbe flashato anche il file .pit dello stesso CSC insieme al firmware, soprattutto se si ritorna stock da una custom rom.
Quando Odin fallisce, riporta sempre l'errore e da quello si ricerca una possibile soluzione.

[sanford]

Andrebbe flashato anche il file .pit dello stesso CSC insieme al firmware, soprattutto se si ritorna stock da una custom rom.
Quando Odin fallisce, riporta sempre l'errore e da quello si ricerca una possibile soluzione.

Se questa procedura non dovesse funzionare, esiste un modo alternativo di cancellare totalmente il filesystem e di ripristinarlo da zero, conoscendo il csc della rom originale? Magari con twrp al posto di odin?

[sanford]

Credo di aver trovato la spiegazione e la soluzione al problema, e appena rientro in possesso del J5 farò la prova

https://gsm-flash.com/how-to-fix-sto...alaxy-devices/

L'articolo parla anche di un factory reset come seconda opzione in alternativa a odin, ma non è chiaro se va fatto dalla stock rom oppure può essere fatto anche da twrp senza eliminare la custom rom...nel caso, il factory reset corrisponde al wipe della dalvik cache oppure bisogna procedere in modo diverso?

[9mm]

Credo di aver trovato la spiegazione e la soluzione al problema, e appena rientro in possesso del J5 farò la prova

https://gsm-flash.com/how-to-fix-sto...alaxy-devices/

Io leggo solo di flashare i file PIT inerente alla stessa versione del firmware tramite Odin che è la stessa cosa che ti è stata detta precedentemente, ma a quanto pare, sembra che sia un pensiero fisso il Factory Reset.
Quindi, lo scrivo per l'ultima volta, dopo, io, non ritorno più sull'argomento:
- con SamFirm scarichi l'ultimo firmware ITV (è l'unico tool che scarica il firmware sarà a 4 file AP, BL, CP, CSC);

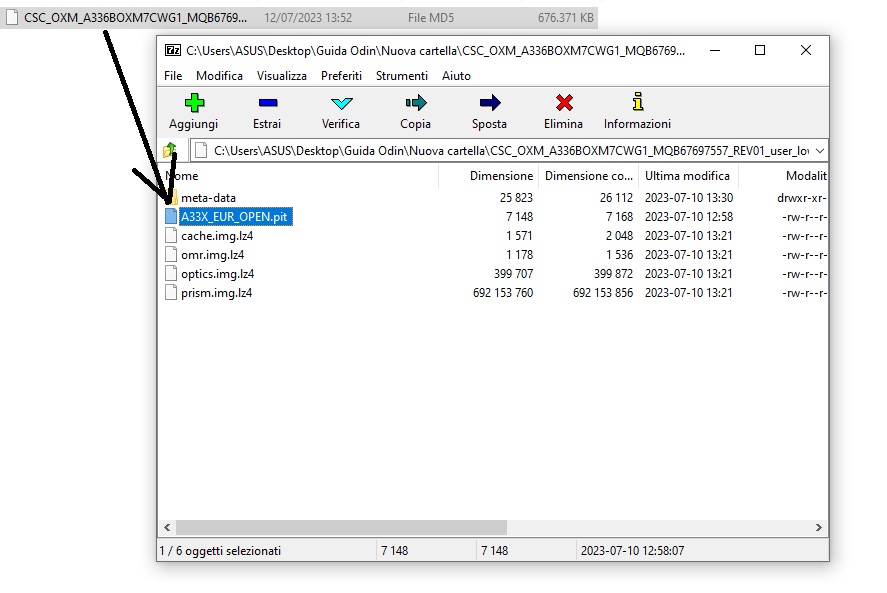

- dal file CSC estrai il filr PIT
- in Odin carichi il file PIT nella sua apposita sezione e gli altri file;
- colleg il dispositivo al pc in Download Mode e quando Odin lo riconosce, premi su Start.
Se tutto finisce con PASS, prima di sganciare il dispositivo dal pc aspetta che riparta per la prima configurazione; se fallisce, prendi nota dell'errore nel log di Odin.

L'articolo parla anche di un factory reset come seconda opzione in alternativa a odin, ma non è chiaro se va fatto dalla stock rom oppure può essere fatto anche da twrp senza eliminare la custom rom...nel caso, il factory reset corrisponde al wipe della dalvik cache oppure bisogna procedere in modo diverso?

Da stock si effettua un Wipe Data factory Reset "controllato", ovvero il sistema viene resettato e ricaticato.
Il Factory Reset da TWRP è un'altra cosa https://forum.xda-developers.com/t/h...-twrp.3551105/
Starei molto attento a questo Full Wipe, il passo tra ripristinare un dispositivo e seppellirlo definitivamente è breve.
